PCB/BGA高密度电子板焊点截面分析:从隐藏焊点到低损伤制样


|

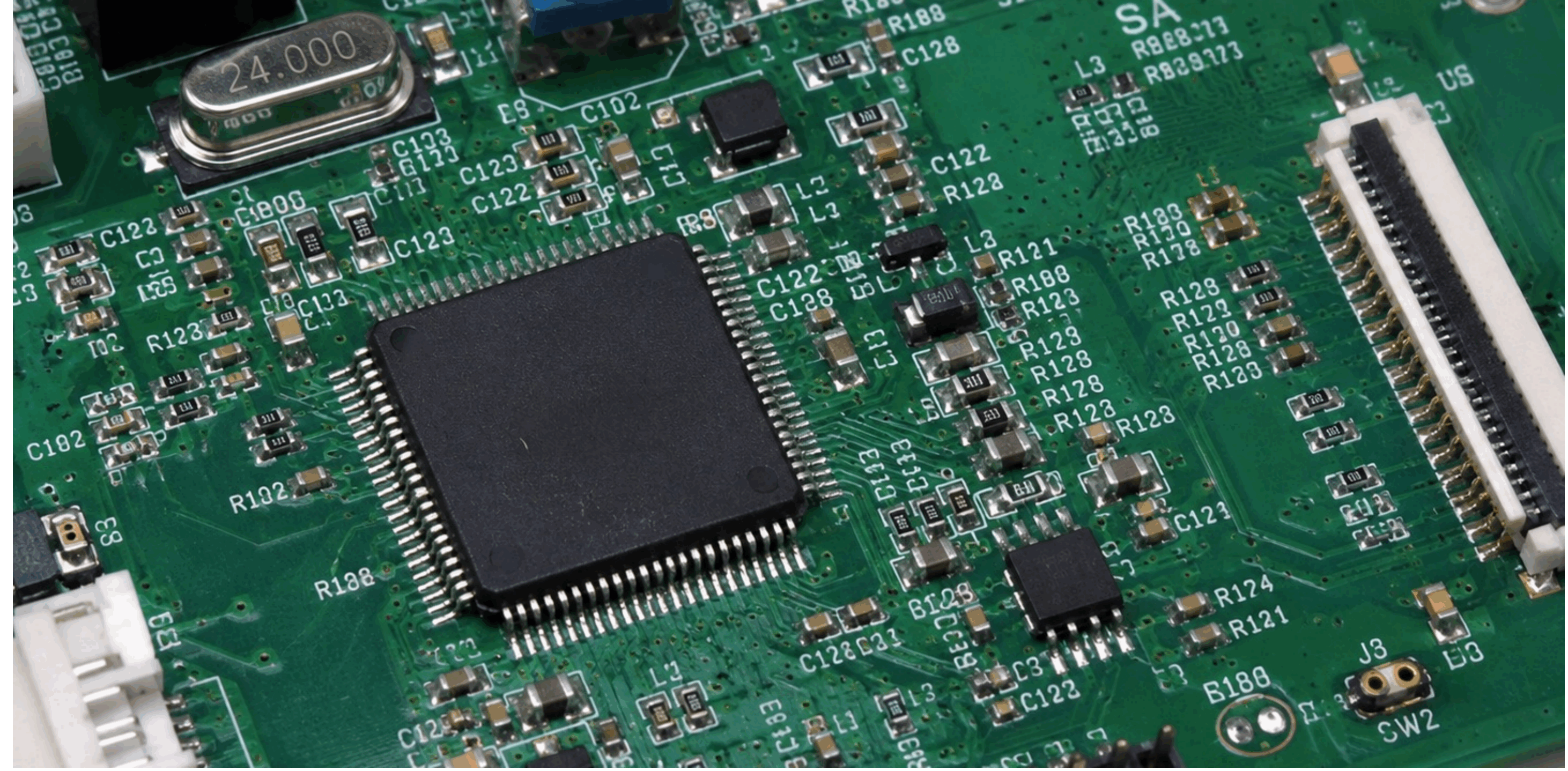

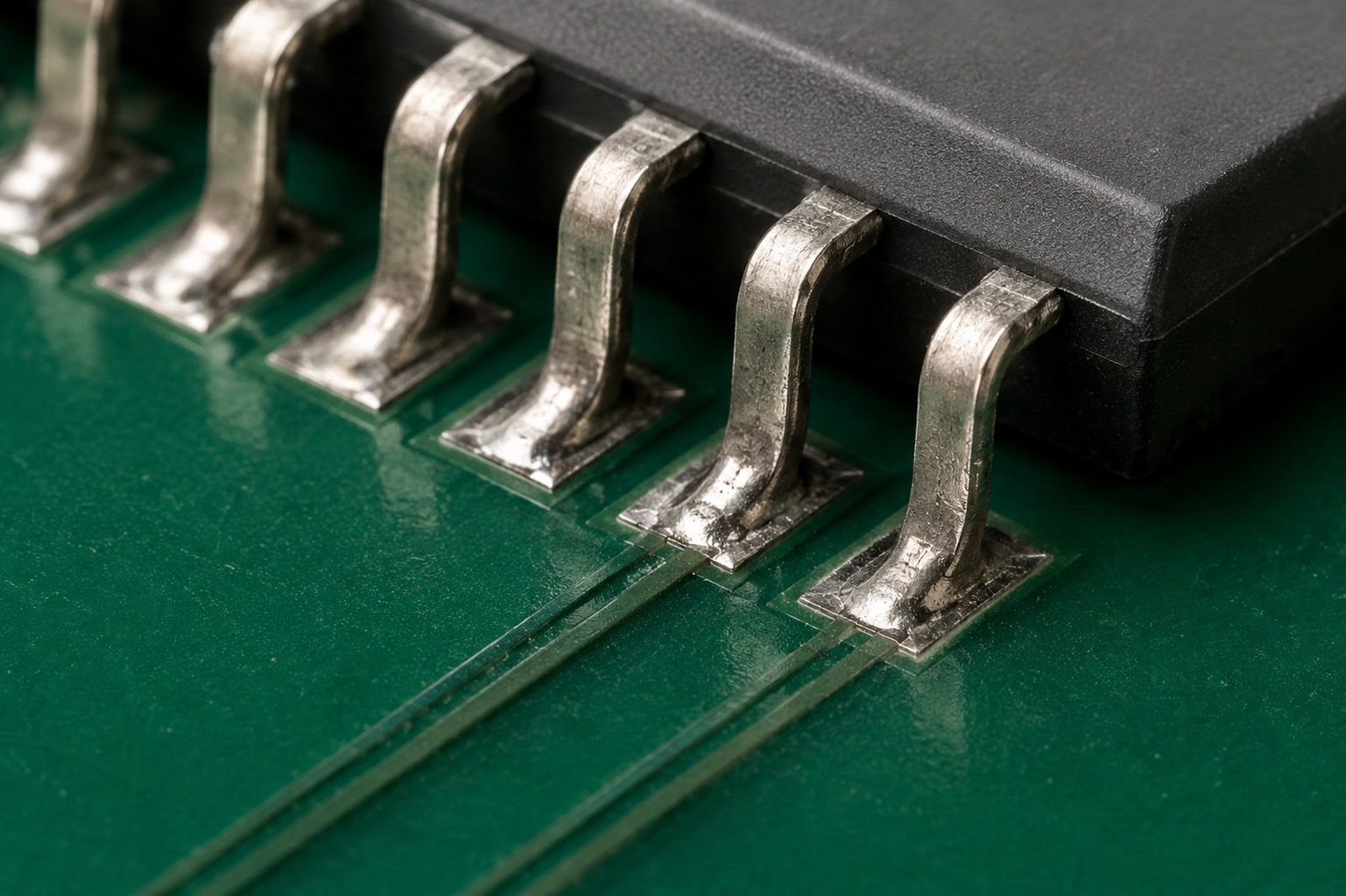

产品类型 本案例样品为已装配高密度电子板上的表面贴装焊接连接区域。 样品包含 J 形引脚、L 形引脚,以及被元器件本体遮挡的隐藏焊点。观察对象不是普通通孔,也不是铜镀层,而是焊料、引脚、焊盘与 PCB 基材之间的真实连接状态。 该类样品的检测重点包括焊料润湿状态、焊料内部气孔、焊层厚度、引脚与焊盘之间的几何关系、引脚翘起、成形毛刺及异常焊料组织。随着元器件密度提高,部分焊点无法通过外观直接判断,截面分析成为确认焊接质量的重要方法。
样品制样难点 高密度已装配电子板的制样难点集中在三个方面。 第一,目标区域被元器件遮挡。尤其是 J 形引脚和 L 形引脚结构,焊接连接区域位于元器件下方或引脚内侧,外观检查无法确认焊料与焊盘之间的真实连接状态。 第二,切割空间有限。已装配电子板上元器件间距小,切割路径受限。如果使用传统的方式取样,容易造成焊点开裂、板材分层、铜层变形、引脚根部破坏等制样损伤。这些损伤在显微观察时容易被误判为产品缺陷。 第三,焊点周边支撑要求高。元件底部、引脚周边、焊点下方存在细小间隙。树脂如果无法充分进入这些位置,后续磨抛过程中焊料边缘、引脚根部和焊盘界面容易失去支撑,导致边缘塌陷、界面模糊或假缺陷。
客户遇到的困难 客户原先使用的美国 B 字母开头品牌方案,已经能够获得有效的隐藏焊点截面结果。因此,客户考虑替换方案,并不是因为原方案无法满足观察要求,而是在长期、批量制样过程中,对效率、操作安全性、操作便利性和结果一致性提出了更高要求。 在切割阶段,现场仍采用平板式切割台进行取样。该方式通常由工程师手持电路板靠近高速转动地切割轮完成切割,切割轮暴露程度较高,样品固定和防护条件有限。对于已装配高密度电子板,板上存在大量元器件、焊点和局部凸起结构,切割过程中一旦板件夹持不稳、元器件脱落或碎屑飞溅,容易对现场工程师的手部、面部和眼部造成风险。 在现有镶嵌流程中,Epoxy*** 环氧固化约 2 小时,再加上样品定位、切割、清洗、真空浸渗、磨削、抛光和终抛,单批样品会占用较长的连续操作时间。对于批量样品或交付周期较紧的失效分析任务,等待时间、找面时间和返工时间都会影响整体效率。 在磨抛阶段,这类样品目标区域小,切割后需要通过磨削逐步接近目标截面。工程师需要反复判断是否已经到达焊点观察面,一旦磨削过量,样品可能无法恢复。对于新工程师或多批次样品,操作经验差异会直接影响制样稳定性。 因此,客户真正需要的不是单一耗材替换,而是一套在保持原有观察效果基础上,能够提高效率、降低操作难度、改善切割安全性、减少返工风险,并更容易复制和培训的完整制样路线。该应用对切割防护、样品夹持、切割损伤控制、树脂浸渗、磨削梯度、抛光布与抛光液匹配以及终抛时间控制都有要求,并不是普通通用耗材组合就能稳定实现。 |
现在使用方案的明细
|
流程阶段 |
使用设备 / 耗材 |
具体参数 / 时间 |
主要作用 |
|
切割取样 |
ISO***-1000 精密切割机 +切割工作台附件+金刚石切割轮 |
沿焊接引脚方向切至目标截面附近,预留后续磨削余量 |
降低取样阶段损伤,减少焊点开裂、板材分层、引脚变形和铜层破坏 |
|
真空浸渗镶嵌 |
Epoxy FC 快速环氧冷镶嵌树脂 + 真空浸渗设备 |
室温固化约 2 小时 |
让树脂进入元件、板材、引脚和焊点周边细小间隙,为后续磨抛提供支撑 |
|
初磨 |
同品牌SiC P120 砂纸 |
仅在切割面距离目标面较远时使用;磨至接近目标区域 |
快速接近目标截面 |
|
中磨1 |
同品牌SiC P320 砂纸 |
短切样品起始步骤,或长切样品 P120 后的第二步 |
继续接近目标截面,同时控制粗磨损伤 |
|
中磨2 |
同品牌SiC P800 砂纸 |
至前一步划痕基本去除 |
去除平面磨削损伤,改善表面一致性 |
|
终磨 |
同品牌SiC P2400 砂纸 |
至表面均匀,准备进入抛光 |
进一步细化表面,降低后续抛光压力 |
|
初抛 |
3 μm 金刚石抛光液 + Tex*** / 无绒布类抛光布 |
按表面状态控制 |
去除 SiC 精磨划痕,同时保持焊料、引脚、焊盘和 PCB 基材之间的平面性 |
|
终抛 |
0.05 μm 氧化铝终抛液 + 有绒布类抛光布 |
30–60 秒 |
去除浅表划痕和轻微变形层,使焊点界面更清楚 |
|
显微观察 |
光学显微镜 |
观察 J 形引脚、L 形引脚与焊盘连接区域 |
判断焊料润湿、孔洞、焊层厚度、引脚与焊盘几何关系、成形毛刺及异常焊料组织 |
Lamplan推荐的方案及推荐理由
|
流程阶段 |
使用设备 / 耗材 |
具体参数 / 时间 |
选择理由 / 规避风险 |
|
切割取样 |

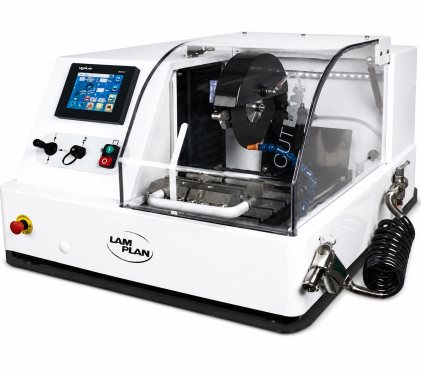

CUTLAM micro 3.0 精密切割机 + 电子组件 / PCB / 焊点截面用低损伤精密切割轮 |
根据 J 形 / L 形引脚位置设定切割方向和进给参数;通过设备夹持样品,采用自动化切割方式切至目标截面附近,预留后续磨削余量 |
传统平板式或手持式切割存在切割轮外露、样品夹持不稳、碎屑飞溅及元器件脱落伤及手部、面部和眼部的风险。CUTLAM micro 3.0 通过样品固定、激光定位、封闭式切割腔和切割过程的智能控制,使切割更安全、更稳定,并减少切割偏移和后续平整表面时间。 |
|
|
|||
|
真空浸渗镶嵌 |
GP0904-L光固化树脂+ 真空浸渗设备 |
将样品放入模具后注入 9040-L;先通过真空阶段帮助树脂进入元件、板材、引脚和焊点周边细小间隙,再进行光照固化;固化时间按样品厚度、模具透光性、光源功率和设备设定确认 |
以 GP0904-L 配合真空光固化设备替代传统 2 小时环氧等待流程,在缩短镶嵌时间的同时,保证树脂进入焊点周边细小间隙。这样可减少气泡、未填充空隙和后续磨抛时的支撑不足。 |
|
初磨 |

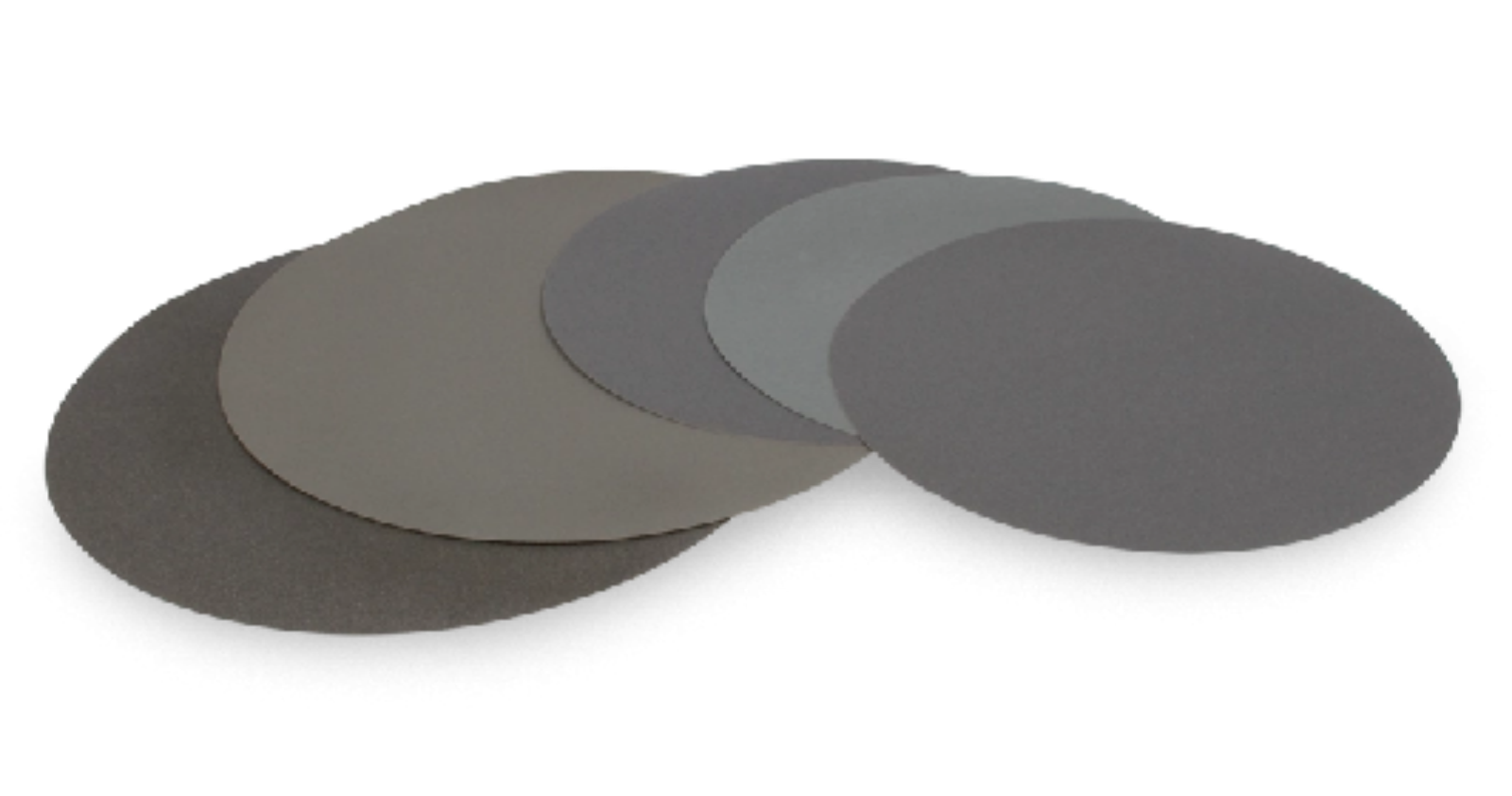

LAMPLAN SiC P800 砂纸 |
作为常规起始磨削步骤,磨至接近目标区域 |
作为常规起始磨削步骤,P800 用于逐步接近焊点观察面,减少切割带来的表面损伤影响。相比直接使用更粗砂纸,可降低深划痕和局部过磨风险。 |
|
中磨 |
LAMPLANSiC P2400 砂纸 |
至前一步划痕基本去除,表面趋于均匀 |
P2400 用于去除 P800 留下的磨削痕迹,并进一步细化表面。这样可以降低后续抛光修正压力,减少因抛光时间过长带来的界面模糊和边缘圆化风险。 |
|
终磨 |
LAMPLANSiC P4000 砂纸 |
30–60 秒,或至表面均匀、目标区域清晰 |
P4000 用于进入抛光前的精细修整,使焊点、引脚、焊盘和 PCB 基材在抛光前保持较好的平面状态。这样可减少后续抛光承担过多修正任务。 |
|
|
|||
|
研磨设备 |
Masterlam 3.0 |
提供平稳的输出扭矩和稳定转盘运行状态 |
高密度电子板焊点截面目标区域小,需要通过 P800、P2400、P4000 逐步接近观察面。Masterlam 3.0 输出扭矩平稳,可使手动研磨更容易掌握,减少局部过磨、目标面磨过及因手感差异造成的批次不一致。 |
|
|
|||
|
初抛 |
LAMPLAN 4FV3 抛光布 + 1 μm 单晶金刚石抛光液 |
1–3分钟,根据界面清晰度调整 |
原方案的中间抛光更偏向传统金相中的平面损伤去除。4FV3 的设计重点是让金刚石自由磨料在布面上发挥更稳定的细切削作用,适合焊料、铜焊盘、引脚和 PCB 基材这类软硬差异明显的复合截面,在细化表面的同时减少焊料拖拽、边缘抹平和孔洞轮廓失真。 |
|
终抛 |
LAMPLAN4MP2 抛光布 + FINAL 0.05 μm |
30–60 秒;必要时短重复 15–30 秒 |
4MP2 配合 FINAL 0.05 μm 用于短时间化学 + 机械抛光,清理浅表细痕和轻微变形层,使焊点界面更清楚。同时控制终抛时间,避免焊料边缘、PCB 基材边缘和引脚界面圆化。 |
|
|
|||
|
抛设备 |
Masterlam 3.0 |
通过压力自动补偿和自动滴液系统稳定抛光过程 |
在抛光阶段,Masterlam 3.0 通过压力自动补偿保持更稳定的接触压力,并配合自动滴液系统,使 1 μm 单晶金刚石抛光液和 0.05 μm 氧化铝抛光液在布面上分布更均匀。这样可减少焊料拖拽、边缘抹平和终抛过度,同时降低工程师反复补液、判断压力和调整状态的操作难度。 |
|
显微观察 |
光学显微镜 |
观察 J 形引脚、L 形引脚与焊盘连接区域 |
判断焊料润湿、孔洞、焊层厚度、引脚与焊盘几何关系、成形毛刺及异常焊料组织。 |

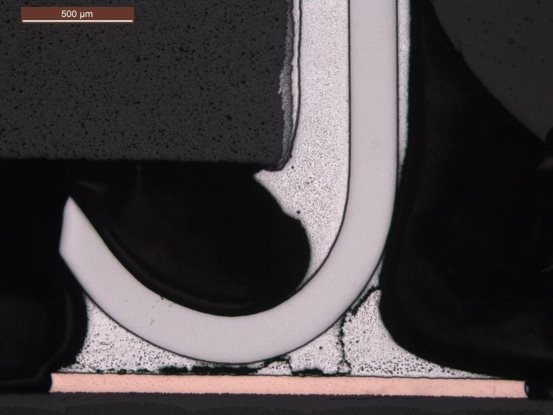

Lamplan的方案制样的结果:

方案解析
客户原有的美国 B 字母开头品牌方案已经能够完成高密度电子板隐藏焊点的截面分析,并获得有效的观察结果。因此,本次方案调整的重点并不是否定原有方案,而是在保持原有截面观察效果的基础上,进一步改善现场制样的安全性、效率、操作难度和批次一致性。
在新的 LAMPLAN 方案中,前段切割采用 CUTLAM micro 3.0,通过样品固定、激光定位、封闭式切割腔和切割过程的智能控制,降低平板式手持切割带来的安全风险,同时减少切割偏移和后续平整表面压力。镶嵌阶段采用 GP0904-L 光固化树脂 + 真空光固化设备,在保证树脂进入焊点周边细小间隙、提供截面支撑的同时,缩短传统环氧镶嵌的等待时间。
研磨与抛光阶段,方案使用 Masterlam 3.0 作为磨抛平台,配合 LAMPLAN SiC P800 / P2400 / P4000 逐步接近目标截面,再通过 4FV3 + 1 μm 单晶金刚石抛光液 和 4MP1 / 4MP2 + FINAL 0.05 μm 完成抛光与终抛。该路线减少了现场工程师的操作难度,使焊料、引脚、焊盘和 PCB 基材之间的界面更容易保持清晰,同时降低软焊料拖拽、孔洞轮廓失真、边缘圆化和目标面磨过的风险。
最终,客户接受 LAMPLAN 方案的原因,不是单一设备或耗材替代,而是整套流程能够更稳定地服务于隐藏焊点截面分析。该方案在不降低焊料润湿、孔洞、焊层厚度、引脚与焊盘几何关系等观察能力的前提下,使制样过程更安全、更高效、更容易培训,也更适合多件样品的连续制备和结果复现。
客户采购清单:
|
最终客户采购产品清单: |
|
|
Cutlam micro 3.0 |
Cut-off wheels PRECISION CBN |
|
Grampus Pyros光固化树脂GP9040-L |
Grampus Pyros真空光固化机 |
|
Grampus Pyros碳化硅砂纸(P800/P2400/P4000),300mm |
Masterlam 3.0 全自动台式磨抛机 |
|
LAMPLAN4FV3抛光布,300mm+1mme单晶金刚石抛光液 |
|
|
LAMPLAN4MP2抛光布,300mm+0.05um 氧化铝抛光液 |
|
|
备注:以上制样及数据由Grampus Pyros实验室提供。 |
|
