柔性电路板截面切片分析方案

针对柔性电路板的截面观察，制样的难点并不在于是否能够磨到目标位置，而在于样品本身较薄、较软，刚性不足，在后续镶嵌、研磨和抛光过程中更容易发生跑位、倾斜或局部变形。对这类样品来说，真正需要控制的，不仅是截面位置本身，而是如何在接近目标层位的同时，尽量保持各层结构的原始状态，避免因支撑不足或受力不均而让层厚失真、界面变形，影响后续观察判断。

对于这一类样品，客户早期通常沿用美国某字母 B 开头品牌的制样体系。在正式镶嵌前先增加玻璃片夹持、胶体固定以及烘箱加热这一步是为了让固定胶先完成固化，使柔性样品在两片玻璃之间形成临时支撑。这样可以让样品在后续装模、镶嵌和研磨时保持更稳定的姿态，减少因样品发软、支撑不足或受力不均而带来的截面倾斜和结构失真。也正因为如此，这类样品的前处理往往比常规电子样品更复杂，对制样节奏和前段控制的要求也更高。

/private/var/folders/xq/4x17mhfj6z396z57d3b_kj0c0000gp/T/com.kingsoft.wpsoffice.mac/photoeditapp/20260425131051/temp.pngtemp

客户要求如下：

客户希望截面能够支持对导电镀层平均厚度的评估，能够观察内层是否存在分离，同时也要便于识别裂纹、空洞、导通层状态以及层间连接情况等内部特征。

客户使用美国某字母B开头的品牌的方案如下：

步骤	处理内容	耗材	设备	参数 / 说明
第1步	确定截面位置并切样	金属刀片	手工切样工具	先确认最合适的截面位置，再平整切开样品
第2步	玻璃片夹持固定	玻璃片、TEM Epoxy	夹具、烘箱	将柔性电路板夹在两片玻璃之间，用 TEM Epoxy 固定，夹紧后放入 100°C 烘箱约 10 分钟，直到固化；这一步是为了先把样品撑住，避免后续跑位、倾斜、变形
第3步	选择镶嵌树脂	Epoxy**** 低粘度环氧		按样品耐温来选：Epoxy**** 9小时固化
第4步	装模立样	PE模具加金属类夹具	镶嵌模具	样品要保持直立，保证后续研磨面与样品方向垂直
第5步	真空浸渗镶嵌	上述环氧树脂	CasVac 1000 真空浇注系统	用真空浸渗保证树脂渗透和附着，固化后脱模
第6步	第一段研磨	600 (P1200) SiC Paper，	自动磨抛机	自动参数：4 lb（20N）/样，25 RPM，头盘与底盘反向旋转；研磨到平整面或所需深度
第7步	第二段研磨	800 (P1500) SiC Paper，	自动磨抛机	参数沿用上一段；时间约 1 分钟
第8步	第三段研磨	1200 (P2500) SiC Paper，	自动磨抛机	参数沿用上一段；时间约 1 分钟
第9步	初抛	Tri**抛光布 + 3 µm Meta**聚晶金刚石悬浮液	自动磨抛机	参数：5 lb（25N）/样，200 RPM，头盘与底盘反向旋转；时间约 12 分钟；选硬织物和硬背基是为了减少边缘倒圆
第10步	终抛	Chemo* 抛光布 + Master*2 非结晶型胶体二氧化硅悬浮液	自动磨抛机	参数：6 lb（30N）/样，150 RPM，头盘与底盘同向/配合旋转；时间约 3 分钟；同样是为了尽量减小边缘倒圆
整体制样时间				9小时27分钟

根据客户的制样要求，我们推荐的方案如下：

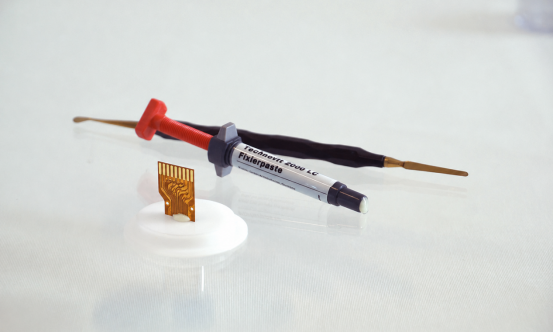

固位胶应用于夹持柔性电路板

步骤	处理内容	耗材 / 设备	推荐理由
第1步	样品预固定	固位胶	替代原先玻璃片夹持加烘箱预固化的处理方式。对柔性电路板这类较薄、较软、对温度和受力都较敏感的样品而言，使用光固化固位胶可以在不引入烘箱加热的情况下完成样品预固定，使样品在进入后续镶嵌和研磨前先保持稳定姿态，同时降低高温处理对样品造成影响的风险。操作时间，20秒。
第2步	镶嵌	GP9040-L 光固化树脂+光固化机	在完成样品包埋的同时，为柔性样品提供更完整的支撑。相比传统低粘度环氧体系，GP9040-L 光固化树脂无需现场调配比例，工程师只需将树脂倒入模具，使样品完全包埋后进行光固化即可，操作步骤更直接，也减少了配比误差带来的不确定性。固化时间为20分钟。（该树脂从10分钟至20分钟可调。）
第3步	初磨	P1200 砂纸	柔性样品较软，前段研磨更适合使用细颗粒、颗粒分布均匀的专用砂纸，在保证稳定去除的同时，尽量减小研磨过程对样品的机械冲击，使截面处理更平稳。研磨时间，2分钟
第4步	中磨	P2400 砂纸	进一步收窄前一步留下的研磨痕迹，使表面状态更均匀，减少直接进入细抛时的跳级感。研磨时间，1分钟
第5步	终磨	P4000 砂纸	在接近目标观察层位时，进一步提高控制性。砂纸更细，下手更柔和，留给现场修正的余地更大，也更有利于降低过磨和局部失真的风险。研磨时间，1分钟
第6步	初抛	LAMPLAN 4FV3 抛光布 + 1 µm 抛光液	P4000 目砂纸的颗粒约为 5 µm，前段研磨后表面仍会残留较细划痕。采用 4FV3 抛光布搭配 1 µm 抛光液，可较快收窄前一步留下的划痕，使表面状态更均匀，并为后续终抛做好衔接。抛光时间，3分钟
第7步	终抛	LAMPLAN 4MP2 抛光布 + 0.05 µm 二氧化硅抛光液	二氧化硅抛光液在终抛阶段主要依靠化学-机械协同作用改善表面状态。其作用方式并非单纯增强机械去除，而是先在样品表面形成更易去除的反应层，再配合抛光布温和带走，从而进一步修整轻微损伤层和细小拖痕，使观察面更整洁，细节更容易显现。抛光时间，3分钟。
研磨和抛光过程的设备		Masterlam 3.5AIV+自动滴液系统	自动磨抛机的自动压力补偿功能有助于保持制样过程中的受力一致，使材料去除更均匀，提升结果稳定性；自动滴液系统则可持续、均匀地供给抛光液，在保证效果的同时减少耗材浪费，更有利于控制使用成本。这样的组合不仅使制样过程更稳定，也让现场工程师操作起来更轻松，更容易得到一致的制样效果。
整体制样时间			30分钟20秒

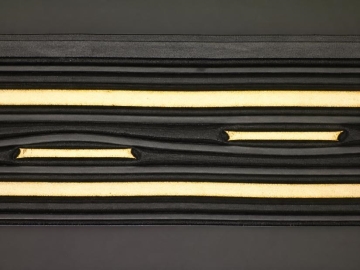

真实的效果图如下：

方案解析

柔性电路板样品较薄、较软，层间结构细，制样重点在于前段固定要稳，后段处理要尽量减少对样品的扰动。原先美国某字母 B 开头品牌方案通过玻璃片夹持、TEM Epoxy 固定，并在 100°C 烘箱中预固化约 10 分钟来解决样品支撑问题，但前处理步骤较多，也带来了加热等待和高温处理的顾虑。

本方案改用固位胶完成样品预固定，再以 GP9040-L 光固化树脂进行镶嵌，省去了玻璃夹片、烘箱预处理以及环氧比例调配。现场工程师只需完成样品定位、倒入树脂并按需要控制固化节奏，前段操作更直接，也更容易掌握。
后段采用 1200 / 2400 / 4000 逐级研磨，颗粒更细，对柔性板的机械冲击更小，接近目标层位时也更有调整余地；最后配合 0.05 µm 二氧化硅终抛，通过更温和的化学-机械协同作用改善表面状态。再加上 Masterlam 3.5AIV + 自动滴液系统，研磨抛光过程中的压力和供液更稳定，减少人工补液和反复调整，也有助于控制抛光液用量和耗材成本。

整体来看，这套方案让柔性电路板制样时间从原先的9小时27分压缩到30分钟20秒，在制样效率上，大大地缩短了时间。而整个制样过程也因为更换了制样思路，让制样更省事、更稳定，也更容易获得清晰、可重复的截面结果。

最终客户采购产品清单：
Grampus Pyros光固化树脂GP9040-L	Grampus Pyros光固化机
Grampus Pyros碳化硅砂纸（P1200/P2400/P4000），300mm	LAMPLAN4FV3抛光布，300mm+1mme单晶金刚石抛光液
LAMPLAN4MP2抛光布，300mm+0.05um 氧化硅抛光液
次年采购设备：Masterlam 3.5AIV+自动滴液系统
以上制样及数据由Grampus Pyros实验室提供。
