PWB焊点与铜镀层缺陷的截面观察

针对 PWB 焊点与铜镀层裂纹缺陷的截面观察，制样的关键不只是完成常规切片，而是要将目标区域稳定控制到合适的观察层位，同时尽量避免焊料和铜镀层在研磨、抛光过程中出现涂抹变形或边缘圆钝，从而影响对真实缺陷的判断。通过对焊点、孔铜及界面区域的截面观察，可以进一步确认铜镀层是否存在裂纹等异常，并为后续质量分析提供依据。

国内的客户面对这类样品，早期现场通常会沿用美国某字母 B 开头品牌的制样体系，依次完成环氧镶嵌、砂纸研磨与后续多步抛光。方案本身并非无法完成观察，但在实际现场中，步骤偏多、衔接偏碎，操作过程相对繁琐。工程师不仅要关注样品是否磨到目标位置，还要不断处理不同步骤之间的切换、时间拿捏以及表面状态确认。对于焊料与铜镀层这类更容易受制样影响的区域而言，这样的路线会让人为参与程度明显增加，既提高了现场操作负担，也让整个制样过程显得更麻烦。

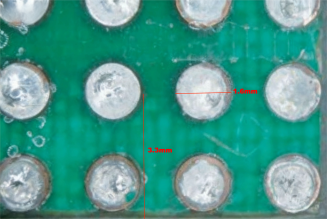

样品情况描述：
目标观察位位于第二排焊点附近。

已知距离约 3.3 mm。

单个焊点直径约 1.6 mm。

既要尽快接近目标层位，

又不能把焊料和铜镀层带花或抹平。

客户原先使用的美国某字母B开头的品牌耗材与设置如下：

镶嵌耗材：Epoxy****（9小时固化的环氧树脂）配合25mm直径的模具，进行镶嵌固化。

研磨耗材：320 (P400) Carbi*** *：第一步手工研磨，用来先把截面快速带到第二排焊点附近。

                          600 (P1200) Carbi****：第二步自动研磨，用来把截面进一步稳定收口到接近焊点中心的位置。

抛光耗材：Tri**** + 9μm 单晶抛光液：粗抛，先把 P1200 后留下的变形层切掉。

                          Tri****+ 3μm 单晶抛光液：继续把表面收细，同时保持金刚石切削路线。

                          Chemo*** + 0.05μm Master****：最后终抛。

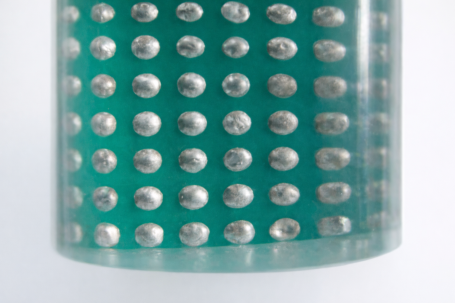

镶嵌耗材：Grampus Pyros9040-L（后面简称GP） 配合30mm直径的模具，进行镶嵌固化。

推荐理由：在保持样品真实面貌的前提下，尽可能减少镶嵌的时间。GP9040-L是一款光固化树脂，它不用搅拌，不用配比，只需要直接倒入放置有样品的模具当中，放入光固化设备后即可。全程轻松又高效。

30mm模具的选择不仅仅是样品能够多放一些，还能够让样品有更好的撑力。

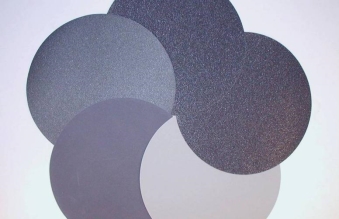

研磨耗材：SiC： 320（P400）300mm，800（P2400）300mm，1200（P4000）300mm做为初磨和中磨以及终磨的耗材。

推荐理由：这样的配置兼顾了前段快速去除与后段表面修整：320（P400）用于较快接近目标区域，800（P2400）继续稳定去除前道磨痕，1200（P4000）则进一步完成细纹修正，使样品表面更快进入可抛光状态，后续可直接衔接更细的抛光液进行处理。其优势在于，既保证了研磨效率，也让前后工序之间的衔接更加顺畅，减少了后续抛光阶段的额外修整负担。更重要的是，相比于抛光布的使用后的清洁、存放工作，金相砂纸使用后的，只需取下即可。

300mm直径的大尺寸，是让盘面更稳，不容易磨偏。大盘面的扭矩输出更大，研磨的效率能够更快的提高。300mm的盘面更重要的是能够配合全自动磨抛机，得好更均匀平整的样品界面的同时，还可以把中磨的时间大大缩短，甚至控制在1分钟。

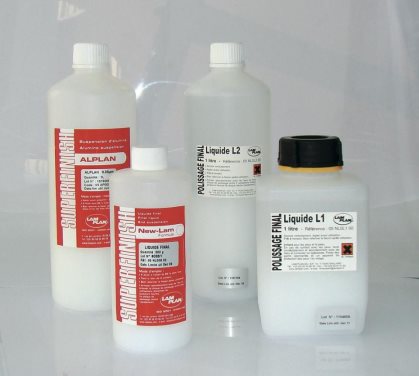

抛光耗材：LAMPLAN 4FV3抛光布300mm+LAMPLAN 1mme单晶抛光液。
从抛光效果看，如果4FV3+1mme还不能够让客户满意，可再加一道抛光。
LAMPLAN的4MP1抛光布300mm+LAMPLAN0.05微米L1氧化铝抛光液。

推荐理由：从抛光效果来看，这一步已经能够满足多数样品的观察要求，因此可优先作为主抛光步骤使用。这样做的好处在于，如果 4FV3 + 1mme 的结果已经达到客户可接受的水平，后续就不必再增加额外抛光步骤，从而减少一道抛光布和抛光液的切换，也减少了现场操作中的衔接与判断负担。若客户对表面状态仍有更高要求，则可再增加 LAMPLAN 4MP1 抛光布 300mm 配合 LAMPLAN 0.05μm L1 氧化铝抛光液，对表面作进一步细化。这样的设置，使抛光流程能够根据实际结果灵活收口：能少一步就少一步，既减少麻烦，也让整体节奏更紧凑。

研磨设备：Smartlam 3.5EV手动磨机进行，初步研磨。

抛光设备：Masterlam 3.5AIV+自动滴液系统，磨抛机进行，第二道研磨，第三道研磨以及抛光。

推荐理由：初始步骤还是使用手动磨抛，目的就是为了快速地磨削样品的表面。选用Smartlam 3.5EV高效能的版本，就能够更好更轻松地实现。而Masterlam 3.5AIV是新一代的全自动磨抛机，除了拥有动态平衡承载平台，在磨抛过程中保持样品平整，以及微压力自动补偿系统，让样品在抛光过程中保持足够的压力之外，一次性能够抛光6个样品，大大地提高了抛光的效率。

方案解析

这一案例更值得参考的地方，不只是完成了观察，而是在客户可接受的结果基础上，把原本偏繁琐的处理过程做了简化。原先以抛光布为主的方案，并不是做不出结果，而是在原先实际现场中，使用抛光布步骤较多，三道抛光布的切换是相对来说比较繁琐的。虽然有两道布使用的是同一个型号，但是使用了两种不同颗粒的抛光液，实际上就相于不同的抛光布了。这样一来，同型号抛光布一旦配用不同颗粒的抛光液，现场就需要额外做标记，以避免混淆；再加上不同抛光布本身还涉及使用寿命管理，也会进一步增加现场工程师的操作步骤。再加上切换不同抛光布的时候，需要对抛光布的表面进行清洁，甩干，无形之中，占用了不少制样时间，也让整个制样过程显得更琐碎、更麻烦。客户后来愿意放弃原先以抛光布为主的路线，更多也是出于这一点：希望在结果仍然可接受的前提下，把步骤做得更直接一些，尽量减少因多次换布带来的额外操作。改用以砂纸为主的处理思路后，前段处理更清晰，后续衔接也更自然，现场操作负担随之减轻。

再往后看，这套由不同产品组合形成的研磨抛光方案，还进一步省去了一道额外抛光步骤。对现场来说，这样的变化并不只是少用一块布，而是让整套流程更短，也更流畅：少了一次换布，少了一次布面清洁和甩干，也少了一部分抛光液切换带来的额外操作。在客户认可观察结果的基础上，整套方案同时实现了步骤精简、操作减负，以及时间、人力和耗材投入的进一步压缩，也为类似样品提供了一条更省时间、更省人力、整体成本更容易控制的参考路径。
