太阳能电池微观结构分析

光伏电池片的研发与商业化仍在快速推进。晶圆电池片及组件制造商需要生产可靠性高、使用寿命长的光伏组件。虽然市场通常要求组件提供超过 25 年的长期质保,但在实际使用中,金属互连结构持续承受应力,产品质量仍可能随时间下降。

截面显微分析可在材料检查、互连结构验证以及涂层分析等环节发挥重要作用,从而帮助提高组件和电池片的可靠性。本文介绍了晶体硅太阳能电池片高质量截面样品制备方法,用于识别退化机制并评估焊接工艺质量.
常见异常

电子组件中较常见的失效机制之一,是长期承受温度循环作用。对于太阳能电池片而言,焊带与汇流条之间的焊接接头必须具有足够的强度和可靠性,并能够承受反复热应力的影响。

在电池片互连结构进行加速老化前后,通常需要通过微观组织分析来评估其热机械应力状态。随着焊料互连接头老化,接头在持续膨胀和收缩过程中会逐渐疲劳、变脆,并分化为更粗大的晶粒。晶粒形态改变或晶粒长大都会改变其力学性能。

相关研究常用于评估现有或新型连接材料的有效性,也用于评估从含铅焊料转换至无铅焊料的工艺影响。对微电子电气元件、晶圆及原材料进行截面分析,可以揭示以下问题或参数:

  • 杂质
  • 焊料润湿不良
  • 接头裂纹
  • 焊料孔隙与微空洞
  • 焊料层厚度及分层
  • 焊料、硅和铜组织异常
  • 焊料润湿轮廓 / 弯月面
  • 金属间相及其粗化

切割与取样

可从电池片上取出焊点、汇流条(金属化线)以及铜焊带,并制备成截面样品。太阳能电池片的正面和背面通过铜质涂焊料焊带进行串联连接。

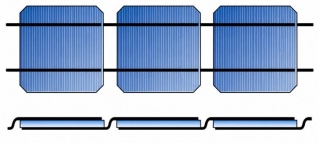

图:太阳能电池片通过互连焊带进行串联连接。黑色线条表示焊带,蓝色区域表示电池片。

这些焊带通常通过软钎焊(含铅焊料)连接到汇流条材料上。汇流条材料在施加时呈浆料状,主要由银和玻璃颗粒组成;其中银组分提供电池片的导电性和可焊性。在焊接涂覆焊料的焊带之前,汇流条材料需先在炉中固化,使其与电池片结合。高质量焊接接头对于延长使用寿命和保持高导电性至关重要。

切割通常针对多晶或单晶太阳能电池片进行,这类结构常被称为厚膜结构。切割的目的是将样品减小到便于后续镶嵌、磨削和抛光处理的尺寸。若要对光伏电池片互连结构进行截面分析,首先需要切割焊点和晶圆,同时尽量降低切割面对样品造成的损伤。

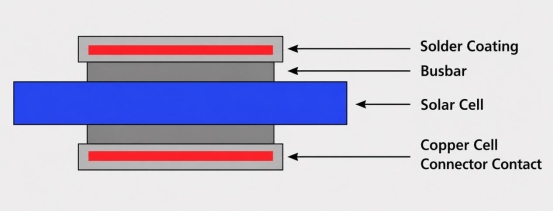

太阳能电池片汇流条焊接互连结构示意图。

该制备过程较为苛刻,因为样品材料本身较脆,并且各材料之间的力学性能差异较大。为防止切割过程中出现开裂和崩边,建议先使用亚克力快速固化的树脂对样品进行包覆,该树脂可在 15-25 分钟内固化。树脂可用刷子涂覆在电池片两侧的汇流条线上。如果切割前对汇流条线进行了树脂涂覆,则在切割后、正式镶嵌前,可能需要去除该样边树脂。去除树脂有助于亚克力树脂镶嵌时在样品周边形成更牢固的结合。

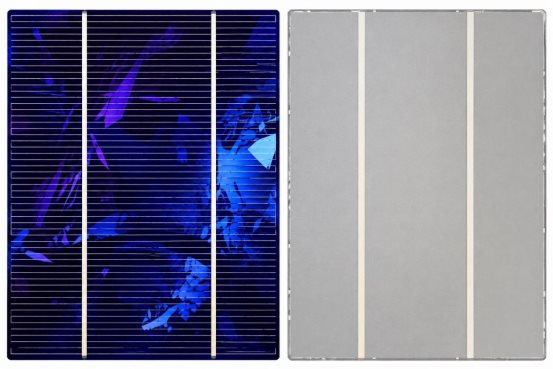

多晶硅太阳能电池片的正面(受光面 / 发射极侧)和背面。

当覆盖汇流条线的丙烯酸树脂完全固化后,将整片电池片(约 156 mm x 156 mm x 0.2 mm)放入太阳能电池片专用夹持装置中,并在 Masterlam micro3.0精密切割机上进行切割。需要注意的是,如果使用太阳能电池片专用夹具,丙烯酸树脂涂覆步骤可能并非必需。



Lamplan专用夹持装置

首先沿整条汇流条切割,然后再垂直于汇流条方向进行横切,使样品尺寸适合后续镶嵌。使用Lamplan金刚石精密切割片,从电池片上切取约 1 cm² 的方形样品;切割速度为 在3800 rpm,进刀速度为 0.1 mm/SEC。Cutlam micro 3.0有智能切割的功能,它会随着切割样品的不同,在切割过程中,自动调整进刀速度和切割轮转速。

先对合适的切割片选择可以降低切割损伤,减少后续磨削和抛光需要去除的损伤层。切割中最常见的问题包括汇流条脱落、硅片破裂以及边缘裂纹。若出现边缘破碎或裂纹,可能说明进给速度过高,或切割片粒度过粗。



市面上其他品版切割效果 LamPlan切割精密切割轮的效果
焊接太阳能电池片样品上的互连结构。

样品镶嵌

从光伏太阳能电池片中切取样品后,需要将其进行亚克力树脂镶嵌。样品使用Grampus Pyros 3300 Fixed resin将样品放置在模具的底板上,使用蓝光手电筒将样品固化住,与传统机械夹具相比,古莎固位胶通过局部粘接方式对样品进行预定位,减少了夹持压力对薄脆样品造成的二次损伤,同时更容易保持样品垂直状态,使后续树脂浇注、固化和截面磨抛过程更加稳定。

img8 img9
img10 img11

GP8014 用于太阳能电池切片的第一阶段透明镶嵌。太阳能电池切片厚度薄,焊带、汇流条、焊料层与硅片界面都是后续截面观察的关键区域。GP8014 的透明特性使样品在浇注过程中保持可视,操作者能够直接确认样品的垂直状态、摆放位置和目标截面方向。GP8014 先对样品关键区域进行包覆,使样品在后续镶嵌前获得稳定的初步固定与支撑,防止薄片样品在树脂浇注过程中出现倾斜、漂移或倒伏。

GP4002 用于第二阶段补强镶嵌。GP4002 为含二氧化硅填料的树脂体系,能够提高镶嵌体的整体刚性和边缘支撑能力,使样品边缘、焊带周边及硅片界面在后续磨削和抛光过程中保持稳定。二氧化硅填料增强了树脂对样品边缘的支撑作用,有助于保持截面边缘完整,控制软硬材料之间的高度差。

太阳能电池互连截面同时包含硬脆硅片、较软焊料层、铜焊带及汇流条等不同材料,各区域在磨抛过程中的去除速率存在差异。采用 GP8014 + GP4002 分段镶嵌,能够先完成样品姿态确认和关键区域透明包覆,再通过二氧化硅填充树脂完成结构补强。该方式能够提升薄片样品的边缘保持性,增强界面支撑,降低边缘塌陷、界面拉开和软硬材料高度差对截面观察结果的影响。

img12 img13
GP8014镶嵌后的状态 GP4002镶嵌后的状态

样品研磨

电池片样品完成镶嵌后,平面磨削阶段采用 LAMPLAN CAMEO®DISK Platinium 金刚石磨盘。太阳能电池片截面同时包含硬脆硅片、较软焊料层、铜焊带及汇流条等材料,软硬差异明显;在磨削过程中,如果磨削表面不稳定,容易出现软金属拖拽、边缘塌陷、局部高度差和界面轮廓不清晰等问题。
CAMEO®DISK Platinium 的固定金刚石磨料结构能够提供稳定、连续的材料去除能力,使样品在去除切割损伤的同时保持较好的平面度。其蜂窝状工作表面有助于在磨削过程中形成更均匀的接触区域,使冷却液和磨削碎屑更容易排出,降低软金属区域被磨屑拖拽或污染的风险。对于太阳能电池片中硬脆硅片与软质焊料、铜焊带并存的截面,这种结构能够减少局部受力集中,使不同材料区域的去除更加稳定。它有助于控制边缘塌陷、软金属拖拽和材料高度差,使焊带、焊料层、汇流条与硅片之间的界面在后续观察中保持更加清晰。

样品抛光

磨削之后,样品通过 LAMPLAN 抛光体系进一步细化表面。太阳能电池片截面中同时存在硅片、焊料层、铜焊带和汇流条等不同材料,其中硅片硬而脆,焊料和铜则较软且具有延展性。若抛光布选择不当,软金属区域容易被过度去除或发生拖拽,从而形成材料高度差,影响焊料层、汇流条与硅片界面的真实呈现。
 LAMPLAN 4FV3 抛光布配合 1 μm 金刚石抛光液进行初步抛光。4FV3 具有较好的支撑性和切削控制能力,能够在去除磨削痕的同时控制软金属区域的拖抹和塌陷,使硅片、焊料层及铜焊带之间的高度差保持在较低水平。对于太阳能电池片这类软硬材料并存的截面,稳定的抛光支撑能够减少浮雕效应,使后续观察时焊带、焊料层、汇流条和硅片之间的界面更加清楚。
LAMPLAN 4MP2 抛光布配合 FINAL 二氧化硅抛光液进行终抛。FINAL 细粒度二氧化硅抛光液用于去除前道抛光后残留的细微划痕和轻微拖抹,使焊料层、铜焊带与硅片界面呈现更干净、更清晰的边界。4MP2 抛光布能够提供细腻且稳定的表面接触,在终抛阶段进一步控制软金属区域的拖拽和边缘塌陷,使不同材料之间的高度差得到更好控制。采用 LAMPLAN 抛光方案时,4FV3 + 1 μm 金刚石抛光液用于完成主要抛光,去除磨削痕并建立稳定表面;随后必须使用 4MP2 + FINAL 二氧化硅抛光液进行终抛,以进一步提升表面质量和界面清晰度。该终抛步骤能够降低软金属拖拽、边缘塌陷和过度浮雕效应,使太阳能电池片截面获得更稳定、更清晰的显微观察表面。

img14 img15
未腐蚀的 SAC 305 焊料合金。 经过二氧化硅抛光过、未腐蚀 SAC 305 焊料显微照片。

制样方案解析

太阳能电池片互连结构的截面制样,关键在于把薄脆硅片、焊料层、铜焊带和汇流条稳定地保留下来。样品从切割开始就需要控制损伤,镶嵌时要保持位置和截面方向,后续研磨抛光还要避免软金属拖拽、边缘塌陷和材料高度差。

本案例通过精密切割、可视化定位镶嵌、补强支撑以及分阶段磨抛,使焊带、焊料层、汇流条与硅片之间的界面更清楚地呈现出来。这样得到的截面,更适合用于判断焊料润湿、孔隙、裂纹、分层和金属间相变化,也能减少制样过程本身对观察结果的干扰。
