铁基焊缝金相制样方案



铁基焊缝样品的观察对象通常不只是焊缝本身,还包括焊缝金属、熔合线、热影响区和母材。焊接过程中的局部高温会让这些区域形成不同的组织状态、晶粒尺寸和硬度变化。制样时需要把这些区域完整保留在同一个截面中,才能观察焊缝区到母材之间的组织过渡、缺陷位置和热影响范围。

焊缝样品在抛光后,通常先进行未腐蚀状态观察,用于检查气孔、缩孔、裂纹、夹杂、未熔合和未焊透等缺陷;随后再根据材料选择合适腐蚀方式,观察焊缝金属、热影响区和母材的宏观组织及显微组织。

样品特点与制样中容易出现的情况

样品特点 制样中容易出现的情况
焊缝样品由焊缝金属、熔合线、热影响区和母材共同组成 同一截面中存在不同组织和硬度区域,磨抛时容易出现去除速率差异
焊接热输入会形成明显的组织梯度 熔合线附近、热影响区和母材之间的晶粒尺寸不同,平整度不足时区域边界不容易判断
焊缝中可能存在气孔、缩孔、裂纹、夹杂、未熔合或未焊透 前道切割痕、粗磨划痕或抛光残留容易干扰缺陷观察
焊接结构件尺寸较大,形状不规则 要尽可能地包裹住样品

LAMPLAN 制样流程与配置说明

切割:CUTLAM 1.1 / CUTLAM 3.1 + 铁基金属专用切割片 + SW-K 切割液

焊缝样品切割的重点,是减少二次热影响和机械损伤。样品通常需要同时保留焊缝金属、熔合线、热影响区和母材,切割位置和切割稳定性都会影响后续观察。

对于常规铁基焊缝试样,可以采用 CUTLAM 1.1 完成截面切割。设备刚性较好,适合钢铁焊缝这类较大、较硬的样品。对于需要更稳定进给和更高自动化控制的焊缝样品,可以采用 CUTLAM 3.1,让切割过程中的进给状态更稳定,减少人工进刀带来的波动。

切割片建议选用适用于铁基金属的专用切割片。切割过程中配合 SW-K 切割液,用于冷却、润滑和排屑。SW-K 的作用重点不是单纯降温,而是让切割区域保持连续冷却和清洁排屑,减少热量和碎屑在切口处积累。这样可以降低切割烧伤、硬化层和深层机械损伤,为后续磨抛减少负担。

现场取样带来的粗糙切割面或热影响区,不建议直接进入磨抛。样品进入实验室后,应通过更稳定的实验室切割方式重新修整观察截面,先把取样阶段引入的明显损伤去除,再进入镶嵌和磨抛流程。资料中也提到,火焰切割可能在切口附近形成较深损伤区,后续需要通过低损伤切割方式去除。

镶嵌:大尺寸冷镶嵌模具 + 低收缩冷镶嵌树脂

焊缝样品经常尺寸较大,形状也不规则。普通圆形模具未必能完整容纳焊缝区、热影响区和两侧母材。镶嵌阶段的重点不是把样品做成标准外形,而是让观察截面在后续磨抛中获得稳定支撑。

较小的焊缝截面,可以采用常规冷镶嵌方式固定。尺寸较大的焊缝样品,可以采用大尺寸冷镶嵌模具或定制模具,把焊缝金属、熔合线、热影响区和母材完整包覆在同一个样品中。资料中也提到,大尺寸或不规则焊缝样品常需要使用自制模具,并用树脂进行包埋。

冷镶嵌树脂建议选择低收缩、支撑性好的体系。树脂对样品边缘、缺陷位置和截面轮廓包覆越稳定,后续磨抛时焊缝边缘、裂纹边缘、气孔边缘和母材边界越不容易被拉开或塌陷。这样更利于后续判断气孔、裂纹、未熔合和未焊透等缺陷。

磨抛:Masterlam 3.0 + 自动加压补偿 + 自动滴液

焊缝样品磨抛的重点,是大面积平整度和不同区域的一致去除。焊缝金属、热影响区和母材的组织状态不同,硬度也可能不同。平面建立不足时,焊缝区、热影响区和母材不能同时处在清晰观察状态,熔合线和组织过渡也会变得不清楚。

Masterlam 3.0适合用于这类焊缝截面。自动加压补偿功能可以让样品在磨抛过程中保持稳定压力,减少人工施力变化造成的局部过磨、浮雕或平整度不足。对于焊缝样品这种跨区域观察对象,压力稳定会直接影响焊缝金属、热影响区和母材之间的连续性。

自动滴液系统用于保持金刚石抛光液或终抛液连续、均匀供给。焊缝样品面积较大,手动加液容易出现局部供液不足或磨料分布不均。自动滴液可以让磨料和润滑状态更稳定,减少局部干磨、深划痕和抛光不均。

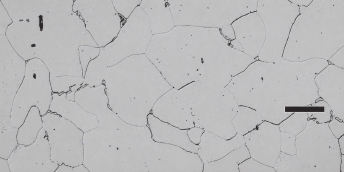

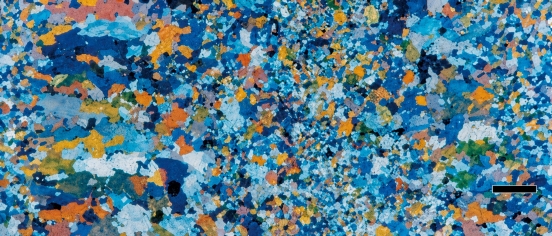

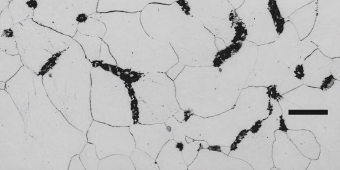

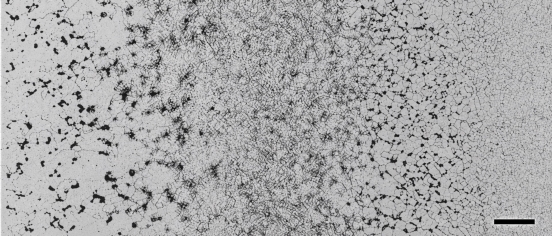

1006 碳钢焊缝区、热影响区与母材显微组织

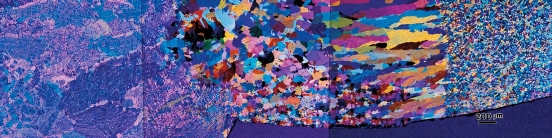

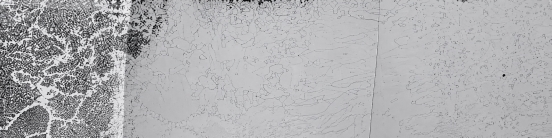

低碳钢焊缝腐蚀后的组织显示效果
