PCB 镀铜通孔微切片制样方案

现场样品情况

客户需要通过 PCB 镀铜通孔微切片，准确测量孔壁镀铜层厚度，并判断孔铜是否连续、均匀，是否存在薄铜、断镀、裂纹、空洞或孔壁缺陷。同时，客户还关注通孔与线路层之间的互连完整性，以及孔内是否存在气泡、空隙、分层、裂纹和树脂残留等异常。最终样品要能支持显微观察、尺寸测量和缺陷判断，用于 PCB 制程管控、来料/出货质量验证、可靠性评估和失效分析。现场的要求很明确：样品要看得清、测得准、批次间稳定，还要让新工程师能较快掌握。

制样难点

目标截面位置小：通孔孔径有限，稍微磨过中心线，孔铜厚度和互连判断就会失真。

材料差异大：铜、焊料、玻纤、树脂和层压基材的去除速度不同，容易出现拖尾、边缘圆化和界面发糊。

镶嵌支撑要求高：树脂没有充分进入孔内或样品边缘，后续研磨时孔壁容易崩边，孔内也更容易出现气泡假象。

一致性难控制：同样的设备，不同操作者在压力、时间和观察停点上略有差异，最终截面质量就会波动。

传统环氧镶嵌方式的问题梳理

传统环氧镶嵌一般需要先按比例称量树脂和固化剂，再进行充分搅拌，搅拌完成后放入真空设备中抽气排泡，最后等待树脂自然固化。这个流程本身可以完成样品包埋，但步骤比较多，每一步都需要人为判断和控制。

对 PCB 镀铜通孔微切片来说，环氧镶嵌的主要问题在于操作窗口比较紧，固化时间又比较长。树脂和固化剂一旦混合，反应就已经开始，后面的搅拌、排泡、浇注都需要在有限时间内完成。新人刚接触时，需要反复熟悉材料状态、排泡节奏和固化判断，培训成本会比较高。

LAMPLAN整套制样方案

LAMPLAN方案不是单独替换某一种耗材，而是把 PCB 镀铜通孔微切片的取样、镶嵌、研磨、抛光和自动控制连成一套流程。前段通过精准切割和光固化真空镶嵌，把样品位置和包埋支撑先做好；后段通过分段研磨、分级抛光和自动磨抛控制，让截面质量更稳定，减少对个人手法的依赖。

方案结论

PCB 镀铜通孔微切片制样，关键在于把通孔结构真实、清楚地呈现出来。切割位置准确，镶嵌支撑充分，研磨过程可控，抛光界面清晰，后续的孔铜测厚、互连观察和缺陷判断才有可靠依据。

LAMPLAN方案把切割、真空光固化镶嵌、分段研磨、分级抛光和自动磨抛控制串成一套完整流程。每一步都有明确的设备、耗材和控制点，让样品从取样到显微观察都更稳定、更顺畅，也更容易形成统一的实验室操作标准。

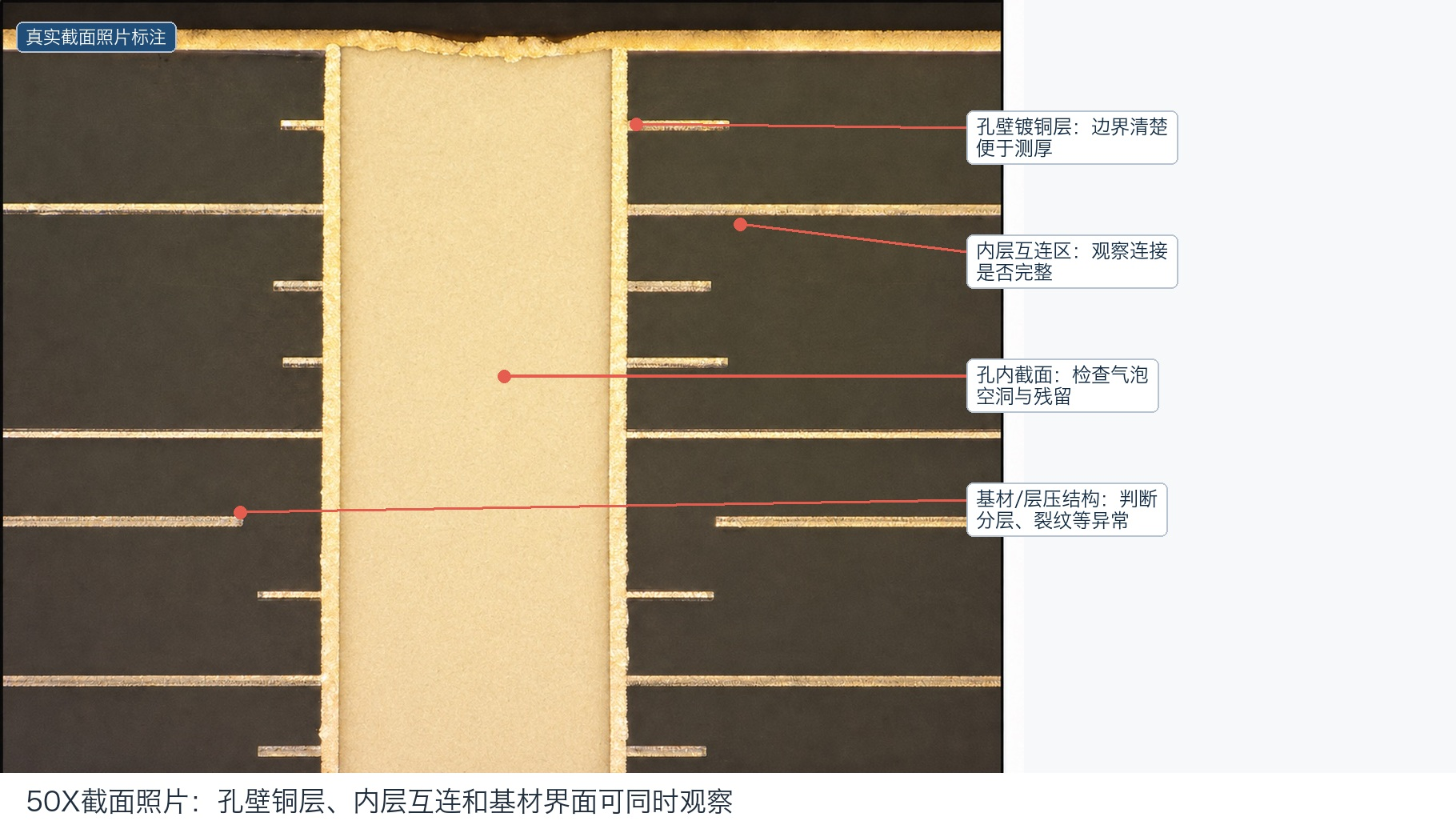

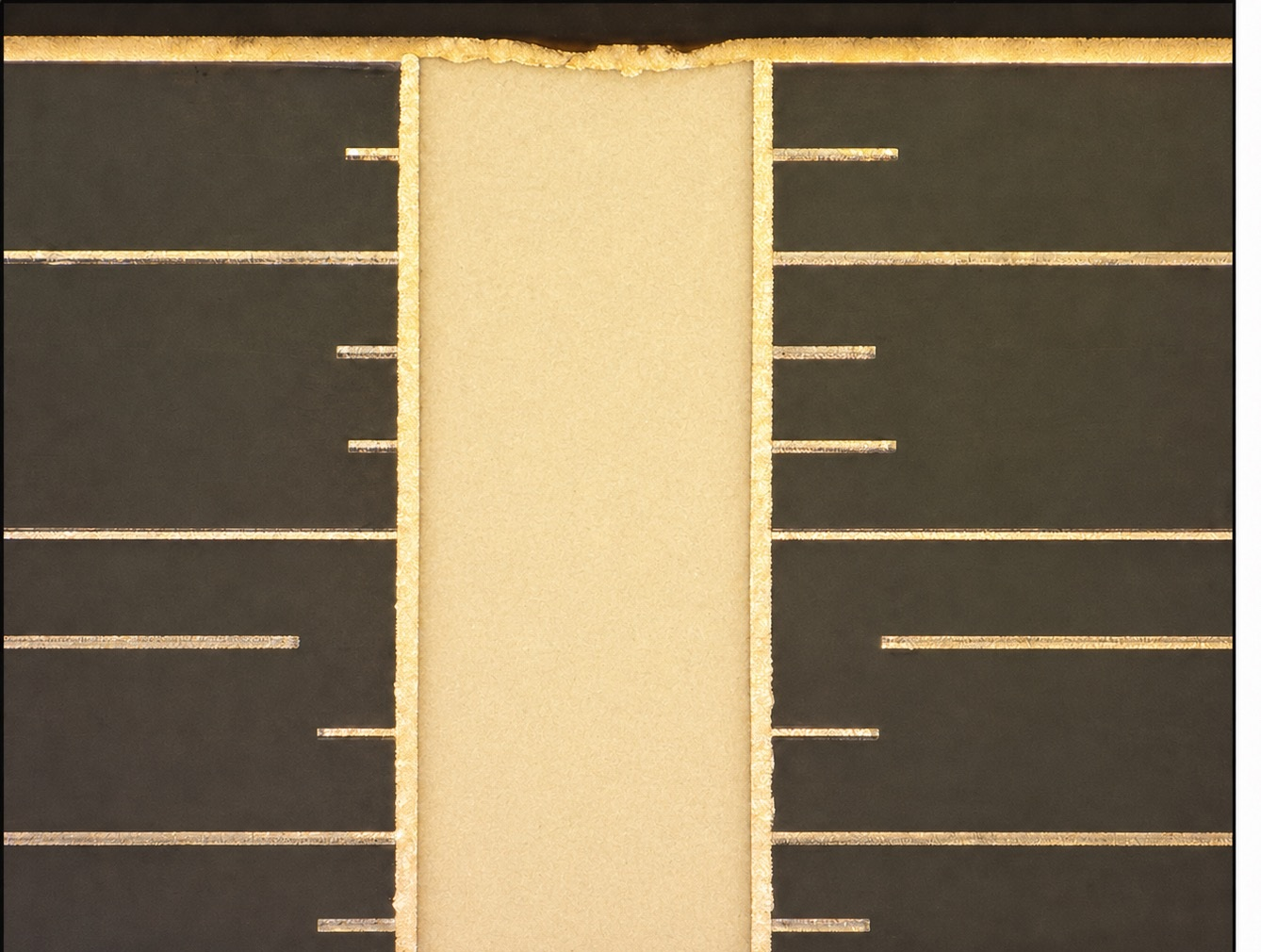

通过这套制样方式，PCB 通孔截面可以获得更清晰的孔壁铜层边界、更稳定的样品支撑和更一致的抛光效果。
