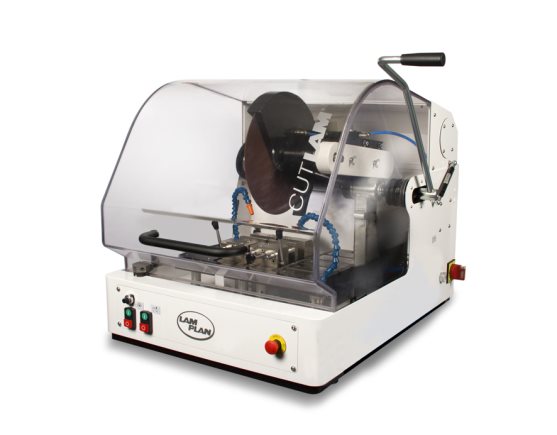

CUTLAM 1.1通用型金相切割机

日常金相取样的基础切割平台

金相制样的第一步通常是切割。这个步骤看起来只是把样品切下来，但切割位置、切割热、夹持状态和冷却条件，都会影响后面的镶嵌、研磨、抛光和显微观察。

对于多数实验室来说，日常样品并不一定都需要复杂自动化。更常见的需求，是一台稳定、耐用、好上手的金相切割机，能够覆盖金属样品、棒材、结构件和中等尺寸零件的常规取样。

适合处理的样品

应用场景	现场需求	CUTLAM 1.1的作用
常规金相取样	从金属件、结构件或零部件中切取观察样品。	作为日常金相制样前端设备，完成稳定取样。
棒材切割	较长棒材需要通过切割腔进行分段取样。	两侧开口支持最大Ø60 mm棒材通过，方便棒材类样品切割。
中等尺寸样品	样品尺寸较大，需要足够切割空间和夹持余量。	Ø110 mm最大切割能力，120 mm轮底空间，加上400 x 300 mm工作台，现场选型不用太局促。
球形零件	球形样品不易夹持，切割时容易滚动或偏移。	可配球形样品夹具，用于Ø30-60 mm球形件切割。
玻璃圆柱样品	需要从玻璃圆柱上切取薄片。	可配专用夹具和双切割片取出约3 mm薄片。

结构与配置特点

工作腔、切割片与夹持平台

CUTLAM 1.1这一部分不建议只写参数。客户真正会关心的是：样品能不能放得下，夹具好不好安排，切割片有没有余量，冷却能不能到位，现场工程师观察和清洁是否方便。下面这些配置，都是围绕日常金相取样的使用场景展开。

设备配置	具体表现	对选型和使用的价值
开阔式切割腔	上盖打开后，工作腔、切割片和夹持平台都比较直观，配合LED照明，切割区域看得清。	放样、夹紧和观察都更直接，适合实验室高频取样。
400 x 300 mm工作台	不锈钢平台面积充足，配有2条纵向和2条横向T型槽。	不同夹具、不同摆放方向都更好安排，客户选型时不用被平台尺寸限制住。
120 mm轮底空间	使用Ø305 mm切割片时，切割片下方空间可达120 mm。	轮底空间越大，可适用的材料高度越高，切割位置和切割姿态的调整余量也更大。
Ø110 mm切割能力	配合Ø305 mm切割片，可覆盖Ø110 mm以内的常规样品。	除了小试样，也能处理不少中等尺寸零件和结构件。
两侧开口设计	切割腔两侧带开口，可用于较长棒材通过。	棒材类样品取样更方便，减少因长度受限带来的额外处理。
3.8 kW电机	电机功率充足，适合配合大直径切割片使用。	面对较硬材料或较大截面时，切割过程更有余量。
1000-4000 rpm可变转速	转速可根据材料、切割片类型和切割目标进行调整。	钢、铸铁、非铁金属或特殊材料取样时，参数匹配更灵活。
多点冷却系统	冷却液可作用于切割片两侧和样品区域，并配有60 L循环冷却系统。	有利于润滑、冷却和排屑，后续磨抛补救压力更小。
透明锁止防护罩	切割时可以观察工作腔，切割片旋转状态下防护罩锁止。	兼顾可视性和安全性，日常使用更安心。

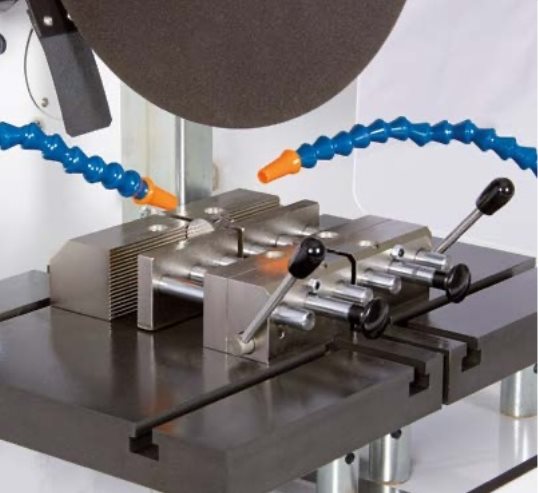

夹具、切割片与冷却液

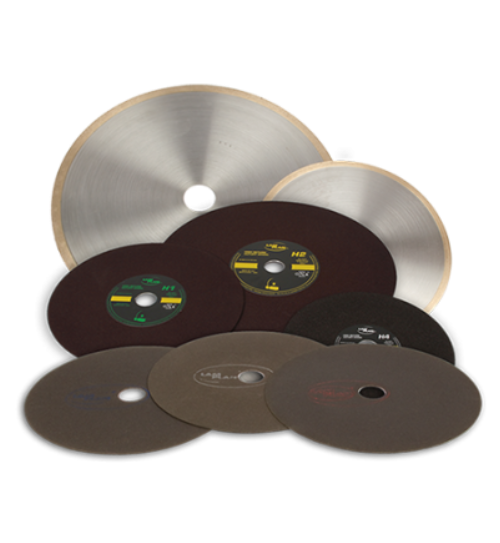

CUTLAM 1.1可配合不同金相切割片完成日常取样

CUTLAM 1.1不能只看设备本身。不同样品要配不同夹具，不同材料要配不同金相切割片，切割过程中还要有稳定的冷却和排屑。设备平台足够大，夹具选择更灵活，现场工程师在做选型时也会轻松很多。

金相切割冷却液可按材料类型进行选择

切割冷却液不建议只当成普通辅料。黑色金属和有色金属在切割时的发热、排屑和防腐需求不一样，冷却液选得合适，切割面状态更稳，后面的研磨抛光也会轻松一些。

材料类型	推荐冷却液	适用重点
钢、铸铁等黑色金属	LAM PLAN Cutting fluid 722	兼顾冷却、润滑和冲洗，适合钢铁类样品的日常金相切割。
有色金属及特殊合金	LAM PLAN Cutting fluid 723	适合有色金属、钛合金、镍基合金和硬质合金，帮助减少切割发热对组织观察的影响。

比如棒材、球形件、玻璃圆柱和普通块状样品，夹持方式不一样；钢、铸铁、有色金属和特殊合金，切割片与冷却液也要一起匹配。设备、夹具、切割片和冷却液配合好，CUTLAM 1.1的基础切割能力才能发挥出来。

适合作为实验室基础切割设备

CUTLAM 1.1适合放在实验室的日常金相制样流程里使用。它的定位不是复杂编程，而是把常规取样中最常遇到的环节做好：样品夹持稳定，平台空间够用，切割过程可控，冷却液能够进入切割区域，清洁维护也比较直接。

对于经常处理金属样品、棒材、结构件和中等尺寸零件的实验室来说，CUTLAM 1.1是一台比较实用的金相切割机。现场工程师根据材料选择金相切割片，再配合合适的转速和冷却液，就能完成大多数常规金相取样，日常使用不需要把大量时间花在复杂设定上。

它解决的是实验室里高频、常规、重复出现的取样需求。样品切得稳，后面的镶嵌、研磨、抛光和显微观察才会更顺。

适用建议

CUTLAM 1.1适合需要长期进行金相取样和常规材料切割的实验室。它的特点不是复杂功能堆叠，而是稳定、直接、好上手，适合承担日常金相制样前端的切割工作。

对于金属样品、棒材、结构件和中等尺寸零件，CUTLAM 1.1可以提供稳定的切割空间、切割能力和冷却条件，为后续镶嵌、磨抛和显微观察打好基础。

技术参数

参数项目	CUTLAM 1.1
设备类型	手动垂直进给金相切割机
切割片直径	250-305 mm
主轴孔径	25.4 mm
标准法兰直径	80 mm
最大切割能力	Ø110 mm，使用Ø305 mm切割片
切割片下方空间	120 mm，使用Ø305 mm切割片
垂直进给	手动
电机功率	3.8 kW
转速范围	1000-4000 rpm，可变转速
工作台	不锈钢，400 x 300 mm
T型槽	12 mm，2条纵向 + 2条横向
冷却系统	60 L循环冷却系统，带外部冲洗手柄
照明	LED
防护	透明锁止防护罩
机身	环氧喷涂钢结构
电源	400 V / 50 Hz，三相
尺寸	630 x 650 x 820 mm
重量	125 kg
官方型号	60 CT110 00
