CUTLAM 4.0大容量自动金相切割机

400 mm级重载切割设备，适用于大型零件、棒材和高频生产取样

CUTLAM 4.0大容量自动金相切割机

大型样品和重载取样的自动切割平台

CUTLAM 4.0面向大型零件、大截面样品和高频生产取样。设备采用落地式一体结构，配合300-400 mm切割片、5.5 kW电机、400 x 400 mm铸铁工作台和140 L循环冷却系统。

设备支持智能切割控制，可在连续和顺序自动切割之间选择，进给速度可调。切割循环结束后，设备会停止并自动抬升切割片，适合生产现场的重复取样节奏。

大型样品上机时，装载、夹持、冷却和清洁都会影响效率。CUTLAM 4.0通过三侧开盖、左右侧门、大工作台和外部冲洗手柄，让重载切割流程更顺。

适合处理的样品

结构与配置特点

大工作台、切割片与夹持区域

CUTLAM 4.0的配置围绕大样品展开。切割片直径、轮底空间、电机功率、台面尺寸和冷却容量都服务于重载切割。

设备配置	具体表现	对选型和使用的价值
300-400 mm切割片	适合大截面和重载切割。	大型金属零件取样更有余量。
190 mm轮底空间	使用400 mm切割片时，轮底空间达190 mm。	材料高度和切割姿态调整空间更大。
5.5 kW电机	为大截面材料提供动力储备。	较硬材料和大截面切割过程更稳。
自动/手动垂直下降	最大切割下降240 mm，进给速度可调。	适合批量切割，也方便现场调试。
智能切割控制	可选择连续切割或顺序自动切割，进给速度和顺序频率可调。	高频取样时切割节奏更稳定，现场工程师不用一直盯着进给过程。
400 x 400 mm铸铁台	6条纵向、5条横向T型槽。	大型样品和夹具组合更容易固定。
三侧开盖	打开后释放大范围工作空间。	重型样品上机更方便。
140 L循环冷却	集成循环、沉降和外部冲洗。	高频切割时冷却和清洁更稳定。
悬臂触摸屏	5.7英寸控制界面位于设备侧方。	现场工程师查看和操作更方便。

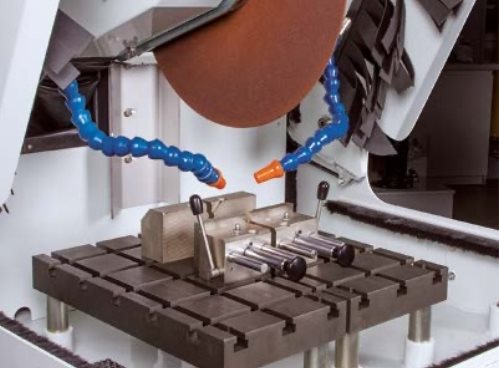

夹具、长件开口、激光定位与冷却液

CUTLAM 4.0可使用独立双夹具、快夹、KOPAL夹具、升高件和长轴附件。大样品夹持要先确认受力位置，再确定切割线和进给速度。

左右侧门适合长棒材穿过切割区域，激光定位适合在大型零件上确认切割位置。黑色金属可选722冷却液，有色金属和特殊合金可选723冷却液。

金相切割片可按材料和样品尺寸选择

金相切割冷却液可按材料类型进行选择

材料类型	推荐冷却液	适用重点
钢、铸铁等黑色金属	LAM PLAN Cutting fluid 722	兼顾冷却、润滑和冲洗，适合钢铁类样品的日常金相切割。
有色金属及特殊合金	LAM PLAN Cutting fluid 723	适合有色金属、钛合金、镍基合金和硬质合金，帮助控制切割热并保护切割面。

适合作为重载金相切割设备

CUTLAM 4.0适合制造现场和质量实验室的大型样品切割。它把大切割片、强电机、大台面、侧向开口和大容量冷却系统集中在一台设备上。

当现场样品重量、尺寸和切割频率都较高时，CUTLAM 4.0可以承担稳定的重载取样工作。

适用建议

适合大型金属零件、棒材、大截面样品和高频生产取样。

适合需要400 mm级切割片、大台面和大冷却容量的现场。

适合制造企业质量检测、失效分析和材料实验室重载取样。

技术参数

参数项目	CUTLAM 4.0
设备类型	大容量自动金相切割机
切割片直径	300-400 mm
主轴孔径	25.4 mm
标准法兰	100 mm
最大切割能力	Ø154 mm，或145 x 160 mm，或90 x 275 mm，使用400 mm切割片
轮底空间	190 mm，使用400 mm切割片
垂直进给	手动或自动
冷却系统	140 L循环系统，带外部冲洗手柄
电机功率	5.5 kW
转速范围	1000-4000 rpm
进给速度	5-200 mm/min
切割模式	智能切割控制：连续或顺序自动切割，切割结束自动停机并抬升切割片
工作台	双槽防腐铸铁，400 x 400 mm
T型槽	12 mm，6条纵向 + 5条横向
照明	LED
防护	锁止防护罩
气源	6 bar，5 um过滤
电源	400 V / 50 Hz，三相
尺寸	818(+300控制面板) x 1802 x 1280 mm
重量	650 kg
官方型号	60 CT40A 00
选配	激光定位装置，60 CT403 00
